產品簡介

1、產品簡介

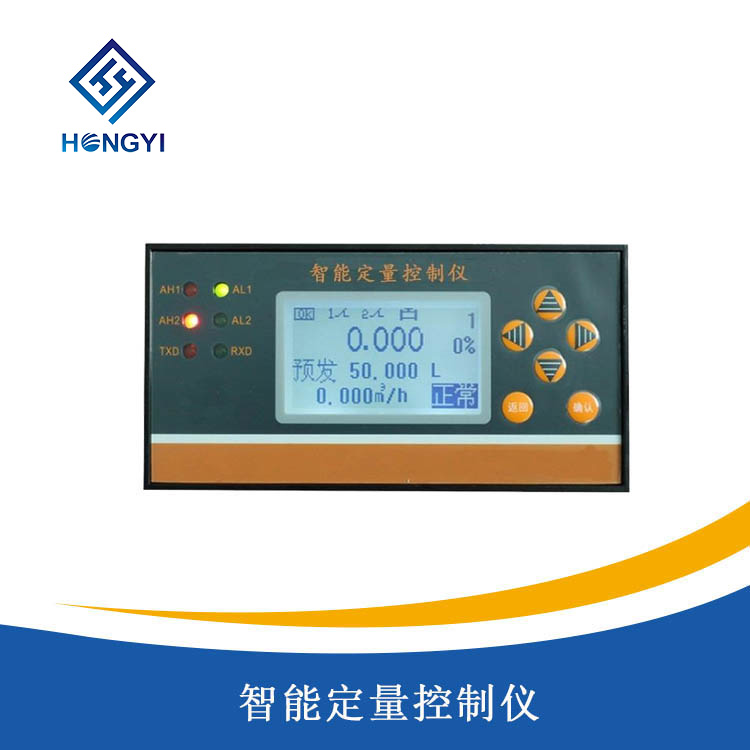

HY-908YK 智能流量定量控制儀（以下簡稱控制儀）主要應用于工農業等場合需要進行定量包裝、控制的場合，智能流量定量控制儀是通過接受來自電磁流量計、渦街流量計、渦輪流量計等流量計的電流信號進行積算、控制的二次儀表。

2、流量定量控制流量計系統組成：

①流量計（流量傳感器）：這是自動控制的基礎，流量計精度直接影響控制的效果，因此基本要求是測量精度越高越好，不同介質流體選擇不同的流量計（流量傳感器）。

②定量控制儀：內含功能菜單操作控制系統、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸可根據客戶需求定做，內部供電電源已經到位，外部只需接市電即可其；并可選擇輸出4-20mA、RS485等信號到其他控制設備上，還可加接打印功能。

③斷流設備：可以單獨或同時控制管線的泵和電磁閥、電動閥，輸出有多路時可以進行多路轉換；控制泵時需要知道泵的功率并在現場加接接觸器，接觸器的線圈供電由控制器完成；加接電磁閥是因?yàn)槠鸬郊赐＜撮_(kāi)的作用，有利于控制精度的提高。

●智能定量控制儀適用于各種液體介質的流量顯示、積算、定量控制功能；

●可以與多種流量傳感器配套使用進行顯示、定量控制如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計；

●流量輸入通道：可接收頻率信號和多種模擬電流信號；

●溫度輸入通道：可接收多種模擬電流信號；

●可提供變送器 24V DC， 12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

●容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

●流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

●儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

●豐富的自檢和自診斷功能使儀表更易于使用和維護；

●三級密碼設定可防止未經授權的人員改變已設定的數據；

●儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；

●通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統： RS-485； RS-232。

一、輸入信號

A 模擬量：

1、熱電偶：標準熱電偶——K、E、B、J、N、T、S；

2、電  阻：標準熱電阻 ——Pt100；

3、電  流：0～10mA、4～20mA——輸入阻抗≤250Ω；

B 脈沖量：

1、波  形：矩形、正弦波和三角波；

2、幅  度：大于4V；

3、頻  率：0～10KHz（或根據用戶要求）。

二、輸出信號

A 模擬量輸出：

1、DC 0～10mA（負載電阻≤750Ω）；

2、DC 4～20mA（負載電阻≤500Ω）；

B 開關量輸出

繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

C 通訊輸出

接口方式——標準串行通訊接口：RS－232C，RS－485；

波特率——600，1200，2400，4800，9600Kbps，儀表內部設定。

D 饋電輸出

DC24V，負載≤100mA；

DC12V，負載≤200mA

三、產品特性

1、測量精度：±0.2%FS±1字或±0.5%FS±1字；

2、頻率轉換精度：±1脈沖（LMS）一般優于0.2%；

3、測量范圍：-999999～999999字（瞬時值，補償值）  0～99999999.9999字（累積值）；

4、分辨率：±1字。

四、顯示方式

1、帶背光大屏幕128×64點陣液晶圖形顯示器；

2、歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；

3、0～999999瞬時流量值；

4、0～99999999.9999累積值；

5、-9999～9999溫度補償；

6、-99999～999999流量（差壓、頻率）值。

控制方法 ：

通過流量計測量流量 ，控制儀表接收信號，在控制儀表里設置定量值。定量值達到后電磁閥、水泵 斷電停止工作。

儀表箱幾個開關的作用：

系統啟動：設定完需要的定量后按此按鈕，電磁閥會自動打開，測量介質通過管道。

系統停止：運行過程中可以任意停止系統。

系統恢復：可以恢復到之前設定的定量中。

系統清零：可以清零累計量。

為大家做個例子：現在要定量100m3的水。首先在儀表里設置到100m3。按下系統啟動按鈕，然后電磁閥 、水泵、流量計開始工作，顯示控制儀表開始倒數累積數值，從100m3到0的時候電磁閥 、流量計停止工作。

下次要在次啟動的話，按系統恢復，再按系統啟動就可以。
