產品簡介

HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，HART475手操器適合HART協議智能變送器的通訊操作，具有好的兼容性，可通訊1151，3051，EJA,ABB及流量方面的HART協議的進口儀表，兼容國產的各種智能變送器。是375手操器的升級版，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用

●體積小，重量輕；；

●格式化密碼保護功能；

●帶有信息自診斷及保護功能；

●配備可充電電池，自配直流充電器；

●與采用HRAT通訊協議的所有儀表儀器使用；

●符合HART協議要求，通過中文菜單提示輸入，操作簡單；

●可實時顯示變送器的壓力、電流、溫度及百分比等參數；

●在線監控和通信，通信期間，調制信號不會中斷4~20mA DC信號；

●可兼容電磁流量計、渦街流量計、金屬轉子流量計等帶HART的流量計；

●可對變送器的主變量的單位進行修改（含15種單位選擇），以及顯示的單位；

●可讀寫變送器等設備的輸出方式?？煞譃榫€性、開方以及未知，一般默認為線性方式；

●在線監控和通信，通信期間，調制信號不會中斷4~20mA DC信號；

●與采用HART通信協議的儀表可共用，HART通信器能與采用HART通信協議的所有儀表一起使用；

●操作方便，大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便；

●信息自診斷/保護功能,自檢查功能,格式化密碼保護,低電壓報警顯示,標準技術規格,裝置的技術規格，適用儀表： ROSEMOUNT1151 , ROSEMOUNT3051  ABB 日本富士 YOKOGAWA EJA(帶HART通信協議) 等進口壓力變送器,華爾威ATE1151,3051,DS-1151，DS-3351 HK1151 , HK3151 等國產智能壓力變送器。

1、外形尺寸

 ●HART375C：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部 分)。

2、HART接口部分

 ●HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作。

 ● HART接口可接收的共模電壓為±28V。

 ●漏電電流典型值小于 1.0uA@25℃。

 ●HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能。

3、PC接口部分

 ●PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。

4、功耗指標

 ●電源功耗：4.5VDC，19.8mA（工作狀態）。

5、電池的使用

 ●供電電源：三節 7號堿性電池或鎳 氫充電電池。

 ●連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。

6、環境溫度要求

 ●工作溫度范圍：0℃～ 50℃ 儲存溫度范圍：-20℃～ 55℃。

7、液晶顯示屏

 ●液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。

 ●在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求。

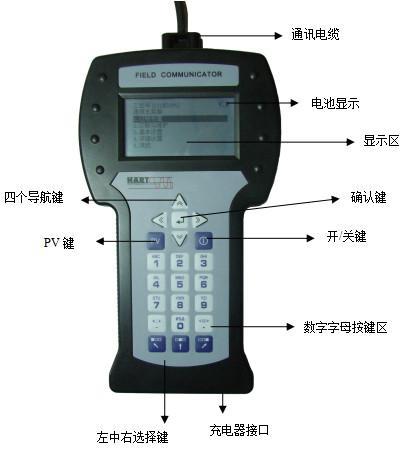

1、手持器界面功能介紹

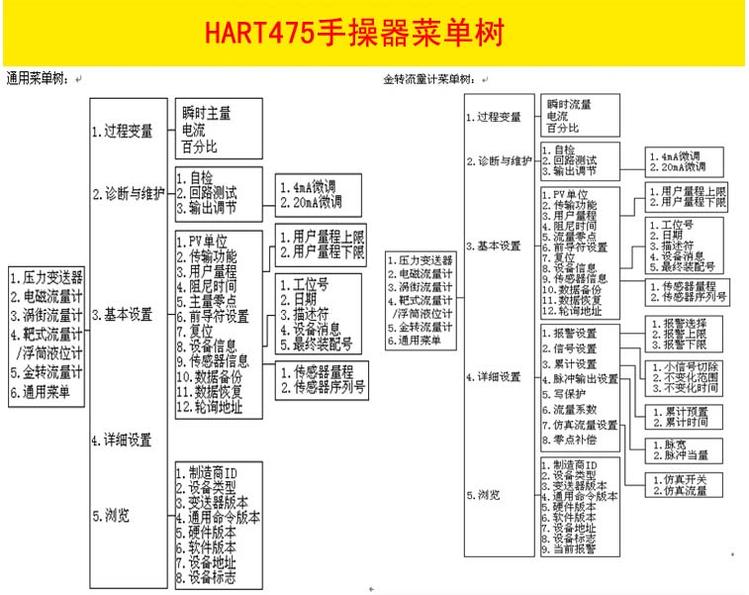

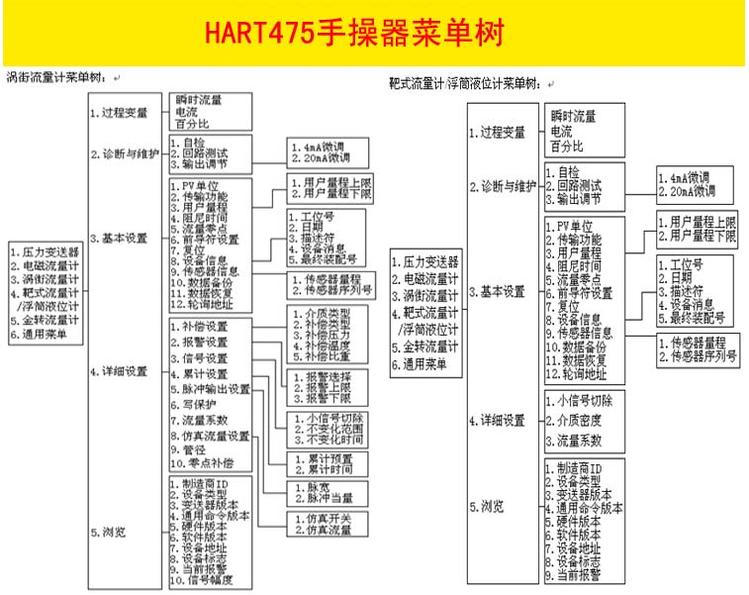

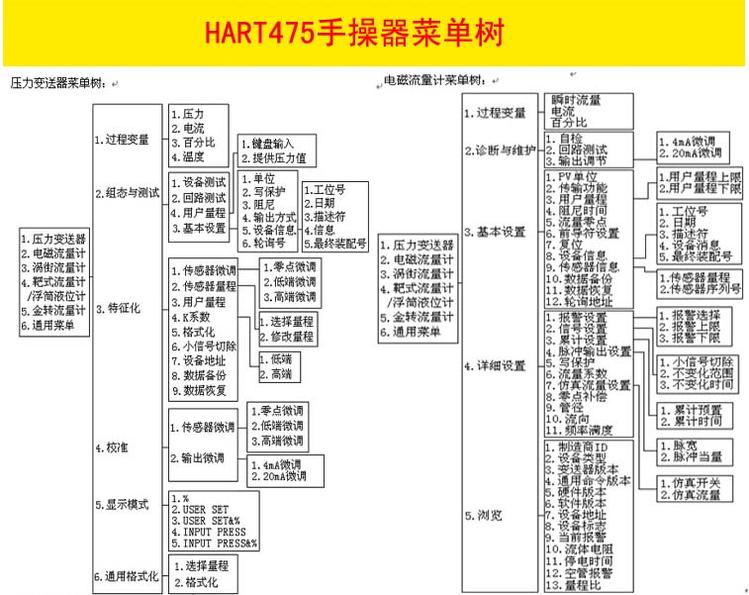

2、手持器菜單樹

3、開機注意事項

HART475手操器在開機前，請確保以下幾點：

●該現場通訊器沒有物理機械損壞；

●電池已充滿電；

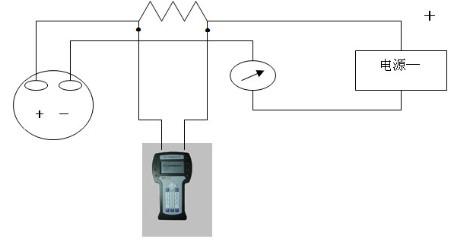

●將現場通訊器連接到回路（如圖2-2）；

●回路中串有250歐姆的電阻；
