氣體渦輪流量計
產品概述
/ product introduction產品簡介
/ product introductionHY-LWQ氣體渦輪流量計是綜合了氣體力學、流體力學、電磁學等理論，集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體計量?jī)x表，氣體渦輪流量計具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛應用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

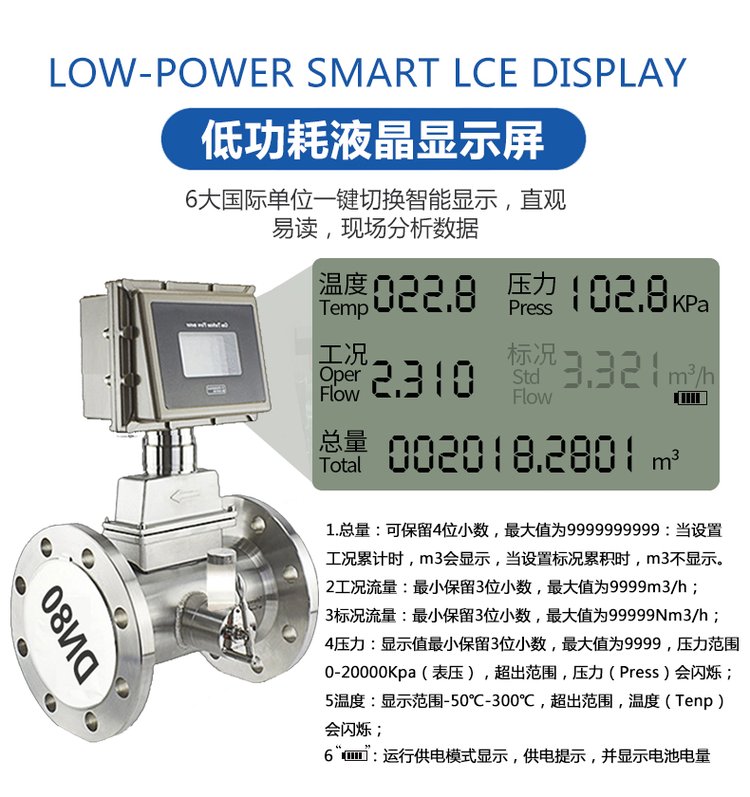

HY-LWQ氣體渦輪流量計采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正、高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。氣體渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
產品特點
/ product characteristic●使用合金渦輪，具有更高的穩流和耐腐蝕作用；
●進口專用軸承，使用壽命長；
●計量室與通氣室隔絕，保證了儀表的安全性；
●可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值；
●流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h；
●智能化儀表系數多點非線性修正；
●內置式壓力、溫度傳感器，性能高、結構緊湊、外形美觀；
●儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65；
●系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上；
●儀表系數、累計流量值掉電十年不丟。
技術參數
/ technical parameters1、基本參數
| 執行標準 | 封閉式管道中氣體流量的測量—?dú)怏w渦輪流量計（GB/T8940-2003） |
| 儀表口徑及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300 采用法蘭連接 25、40、50可采用螺紋連接 |
| 精度等級 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或鋁合金 轉換器：鑄鋁 |
| 使用條件 | 介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 當電壓低于2.0時出現欠壓指示 |
| 整機耗能 | 外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。 |
| 信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |

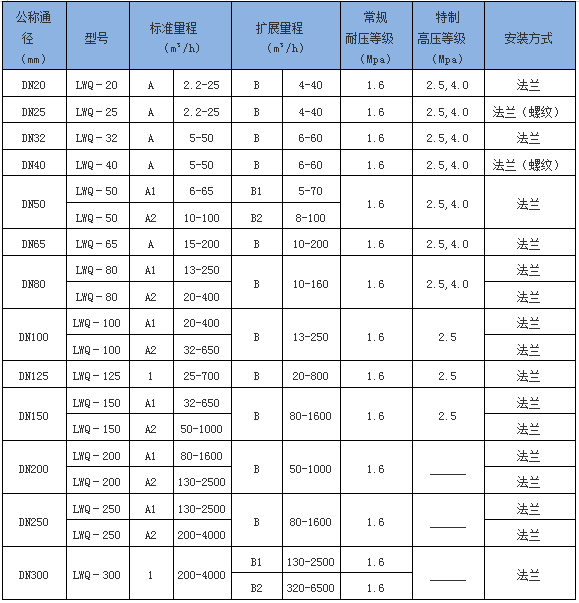

2、測量范圍及工作壓力

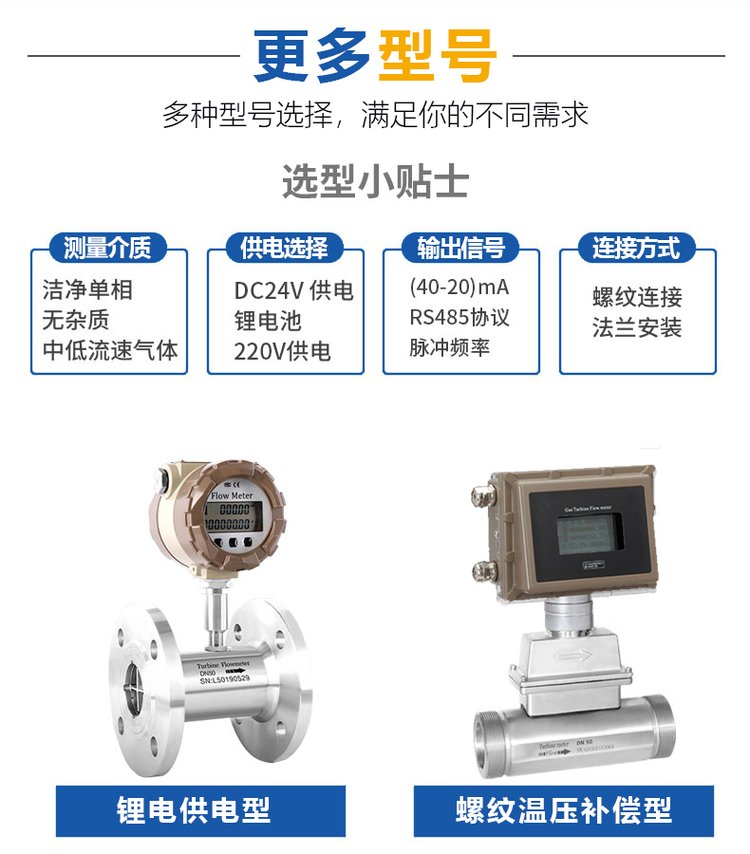

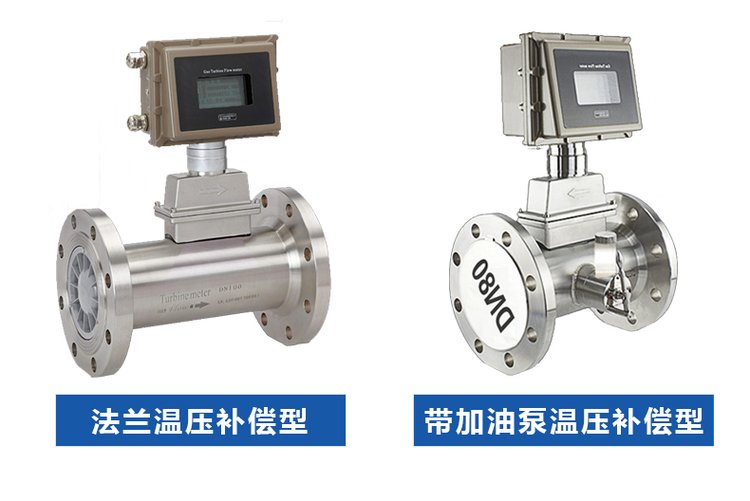

產品選型
/ product selection| 型 號 | 規格代號 | 說 明 |
HY-LWQ | 氣體渦輪流量計 | |
公稱通徑 | -15 | 15mm(管螺紋G1″) |
-25 | 25mm(管螺紋G11/4″) | |
-40 | 40mm(法蘭型) | |
-50 | 50mm(法蘭型) | |
-80 | 80mm(法蘭型) | |
-100 | 100mm(法蘭型) | |
-150 | 150mm(法蘭型) | |
-200 | 200mm(法蘭型) | |
-250 | 250mm(法蘭型) | |
-300 | 300mm(法蘭型) | |
型式代號 | A | ±2.5％(DN15,25) |
B | ±1.5％(1:15) | |
C | ±1.0％(1:10) | |
輸出信號 | P | 脈沖輸出 |
I | 4～20mA輸出 | |
T | 現場瞬時/累積流量指示（LRT-Ⅰ，電池供電） | |
M | 脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) | |
C | 自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ) | |
公稱壓力 | C1 | PN1.6MPa |
C2 | PN2.5Mpa | |
C3 | PN4.0Mpa | |
C4 | PN6.3Mpa* | |
C5 | PN16Mpa* | |
C6 | PN25Mpa* | |
C7 | PN40Mpa* | |
防爆要求 | /NE | 不防爆 |
/EX | 防爆等級Ex ib Ⅰ（脈沖，模擬） | |
特殊選項 | /□ | 例：高壓等 |
注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
